Bộ điều khiến công suất SCR AOYI D7-33-500PA
Hãng Sản Xuất : AOYI
Model : D7-33-500PA
Công Suất Dòng Tải (A)/ Công Suất Tải (KW) : 250A/165KW
Điện áp làm việc : 220VAC/380VAC
Loại điều khiển : Thyristor ( SCR)
Tín hiệu điều khiển :4~20mA / 0-10V / SSR (Tùy Chọn)
Phương thức điều khiển : Điều khiển góc pha (Phase Angle Output)/ Điều khiển qua điểm 0 (Zero Crossing Output)/ Điều khiển lấy mẫu qua điểm 0 (Zero Crossing Sampling)
Làm mát : Quạt , tỏa nhiệt nhôm
Video Test Sản Phẩm

Đặc điểm sản phẩm

1. Sử dụng module SCR điều khiển điện áp cao được sản xuất bằng công nghệ hàn chân không, độ ổn định cao.
2. Tích hợp cầu chì tác động nhanh, có chức năng bảo vệ quá dòng.
3. Có chức năng giám sát nhiệt độ bên trong máy và bảo vệ quá nhiệt.
4. Có chức năng giám sát lỗi theo thời gian thực và cảnh báo sự cố.
5. Có chức năng khởi động mềm và dừng mềm, giúp tải hoạt động ổn định hơn.
6. Hỗ trợ nguồn điện 50Hz/60Hz, không cần chuyển đổi.
7. Điều khiển hoàn toàn bằng kỹ thuật số, chuyển đổi nhanh giữa chế độ thủ công và tự động.
8. Có thể chuyển đổi giữa:
   • Điều khiển góc pha (Phase Angle)
   • Điều khiển qua điểm 0 (Zero Crossing)
9. Tín hiệu đầu vào điều khiển tuyến tính với công suất đầu ra, giúp điều khiển chính xác.

Thông số kỹ thuật

Điện áp nguồn chính

3 pha AC380V ±15%
50Hz / 60Hz

Nguồn phụ

AC220V ±15%
50Hz / 60Hz

Phương thức điều khiển đầu ra

Có thể chuyển đổi giữa:

• Điều khiển góc pha (Phase Angle)
• Điều khiển qua điểm 0 (Zero Crossing)
• Điều khiển lấy mẫu qua điểm 0 (Zero Crossing Sampling)

Tín hiệu điều khiển

Có thể lựa chọn:

• 4~20mA
• 0~20mA
• 1~5V
• 0~5V
• 2~10V
• 0~10V
• Điều chỉnh bằng biến trở 2~10KΩ

Khi vào chế độ cài đặt có thể chuyển đổi loại tín hiệu điều khiển. Mặc định của nhà sản xuất là 4~20mA.

Chức năng chính

Hiển thị

Đèn LED hiển thị:

• Trạng thái làm việc của SCR
• Nhiệt độ bên trong máy
• Mã lỗi

Bảo vệ quá dòng

Sử dụng cầu chì tác động nhanh để bảo vệ quá dòng.

Bảo vệ quá nhiệt

Khi nhiệt độ bên trong máy vượt 85°C, SCR sẽ tự động ngừng hoạt động.

Dừng hoạt động

Ngắt tín hiệu RUN/STOP sẽ lập tức dừng đầu ra.

Báo lỗi

Sau khi xảy ra lỗi, bộ điều khiển xuất tín hiệu báo động thông qua tiếp điểm rơ-le NO/NC.

Chuyển đổi nhanh

Một nút chuyển đổi giữa:

• Điều khiển thủ công
• Điều khiển tự động

Điều kiện môi trường

• Nhiệt độ môi trường:
  -10°C ~ +45°C
• Độ ẩm:
  ≤90%RH

Model sản phẩm

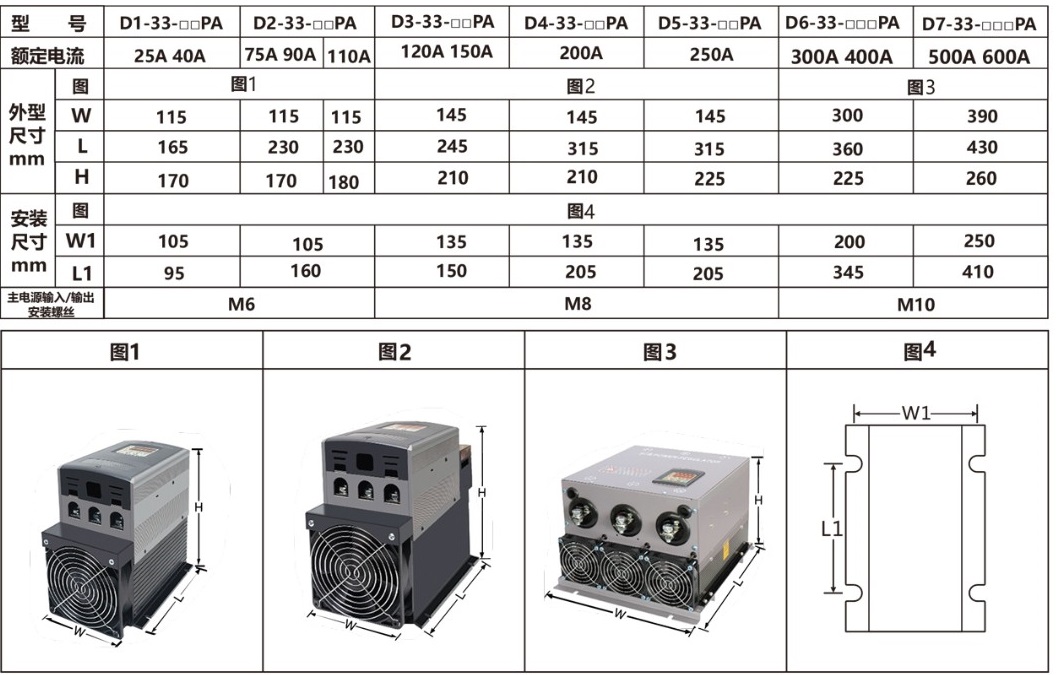

Kích thước

Tài liệu cung cấp:

• Chiều rộng (W)
• Chiều dài (L)
• Chiều cao (H)

và kích thước lắp đặt:

• W1
• L1

Kích thước thay đổi theo từng model từ 25A đến 600A.

Kiểu dạng sóng đầu ra

1. Điều khiển góc pha (Phase Angle Output)

Điều chỉnh điện áp bằng cách thay đổi góc mở SCR.

Ưu điểm:

• Điều chỉnh mượt
• Phản hồi nhanh
• Phù hợp tải điện trở, hồng ngoại

2. Điều khiển qua điểm 0 (Zero Crossing Output)

SCR chỉ đóng/ngắt khi điện áp xoay chiều đi qua điểm 0.

Ưu điểm:

• Ít nhiễu điện
• Phù hợp lò điện và tải công suất lớn

3. Điều khiển lấy mẫu qua điểm 0 (Zero Crossing Sampling)

Điều khiển theo chu kỳ đóng/ngắt qua điểm 0 để thay đổi công suất.

Ưu điểm:

• Giảm nhiễu điện từ
• Ổn định với tải gia nhiệt công nghiệp
